一、產品介紹

SQS、SQA型消防水泵接合器，是根據GB3446-2013《消防水泵接合器》標準設計的。該新產品具有外表美觀、結構合理、維修方便等優點。

二、用途

消防水泵接合器是根據“高層建筑防火規范”為高層建筑配套的消防設施。其作用是消防水泵車通過該接合器的接口，向建筑物內的消防供水系統送水加壓，使建筑內部的室內消火栓或其它滅火裝置得到充足的壓力水源，用于撲滅不同樓層的火災，從而解決高層建筑（或其它各種建筑）失火后消防車滅火困難或者因建筑物內部的室內消防給水系統管道水壓低，造成供水不足或無法供水等情況。
消防水泵接合器其安裝形式有地上式、地下式、墻壁式等。
地上式消防水泵接合器，栓身與接口高出地面，目標顯著，使用方便。
地下式消防水泵接合器，安裝在路面下，不占地方，不易遭到損壞，特別適用于寒冷地區。

三、規格及主要性能參數

四、各種消防水泵接合器所配置的閥門

注：如需法蘭接管，用戶可根據我國不同的凍土層厚度，（或不同的埋深情況）選擇加長的法蘭接管。

五、結構及工作原理

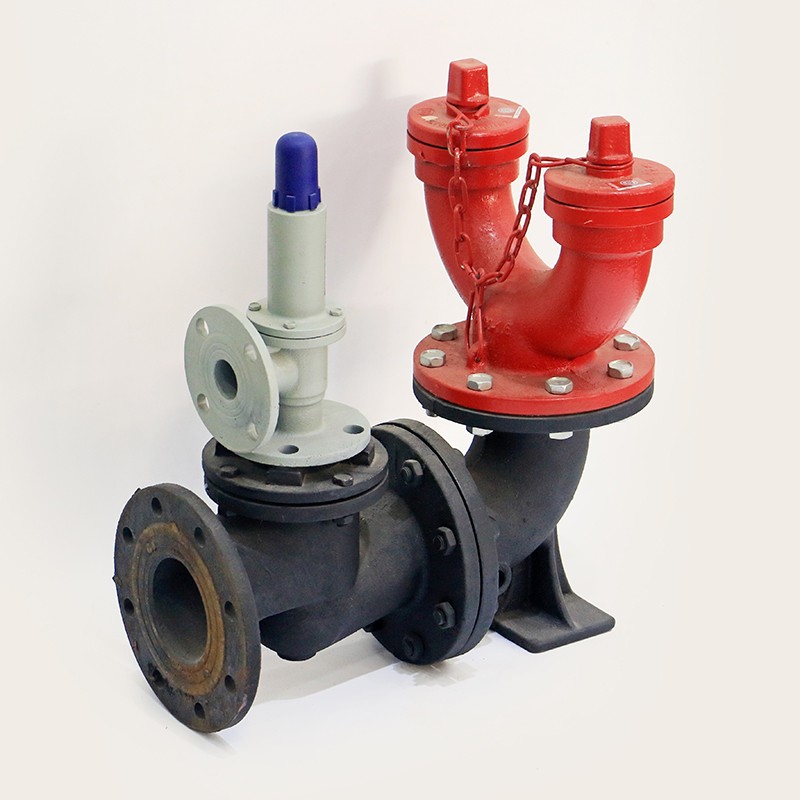

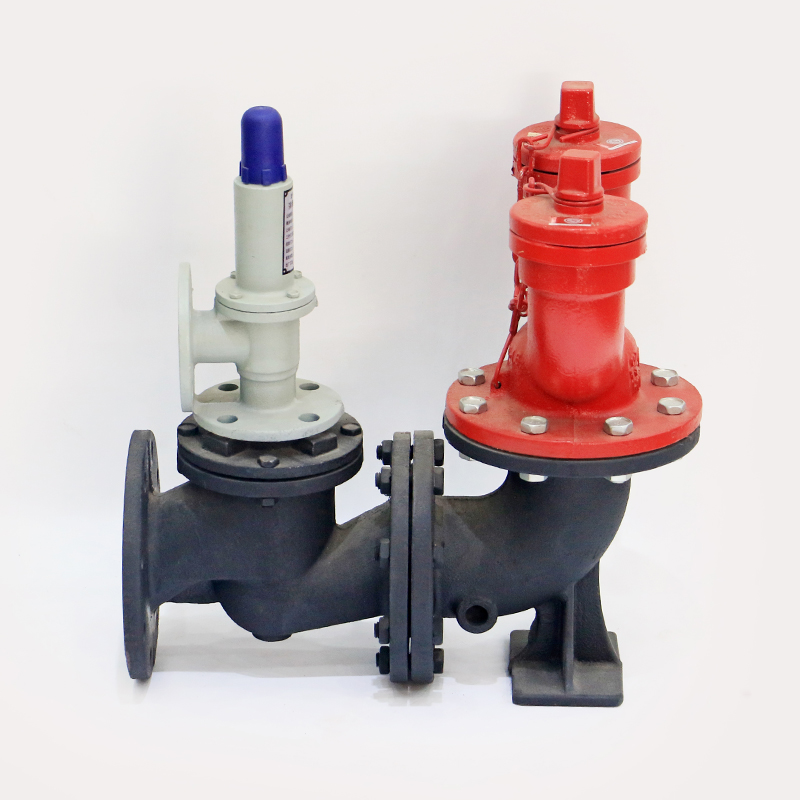

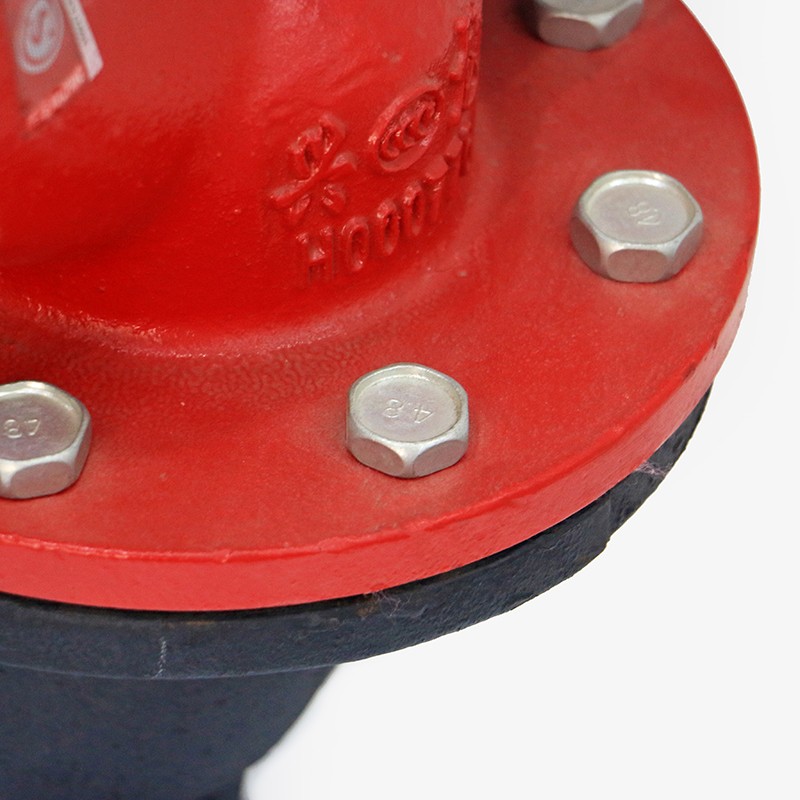

SQS型、SQA型消防水泵接合器的結構見圖1所示，主要由1.接口、2.本體、3.法蘭彎管、4.排水閥、5.安全閥、6.止回閥、7.閘閥等組成。
閘閥在管道上作為維修開關，平時常開，用來控制室內消防管網與外界的連系，當逆時針旋轉手輪時即開啟，消防泵通過KWS型、KWA型接口使水泵接合器充滿壓力水，壓力水源通過止回閥流向室內消防管網。

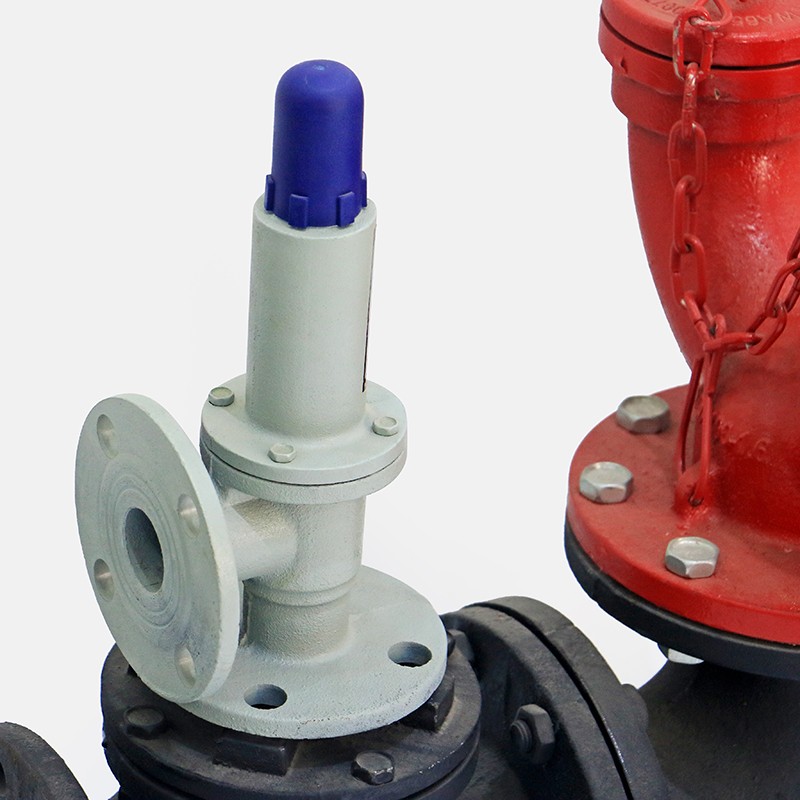

安全閥在產品出廠時已調定至公稱壓力值。它可保證管道內水壓或消防泵出水壓力不大于1.70±0.05MPa，當壓力超過1.70±0.05MPa時，安全閥動作，自動泄壓，從而實現安全供水的目的。
止回閥其作用是防止水（或泡沫液）倒流，消除水錘現象，使消防泵能有效地工作。
底座支承整個接合器并和管路相連。放水閥放管內余水之用，防止冰凍銹蝕。

六、使用說明

1、打開井蓋，并閉放水閥。

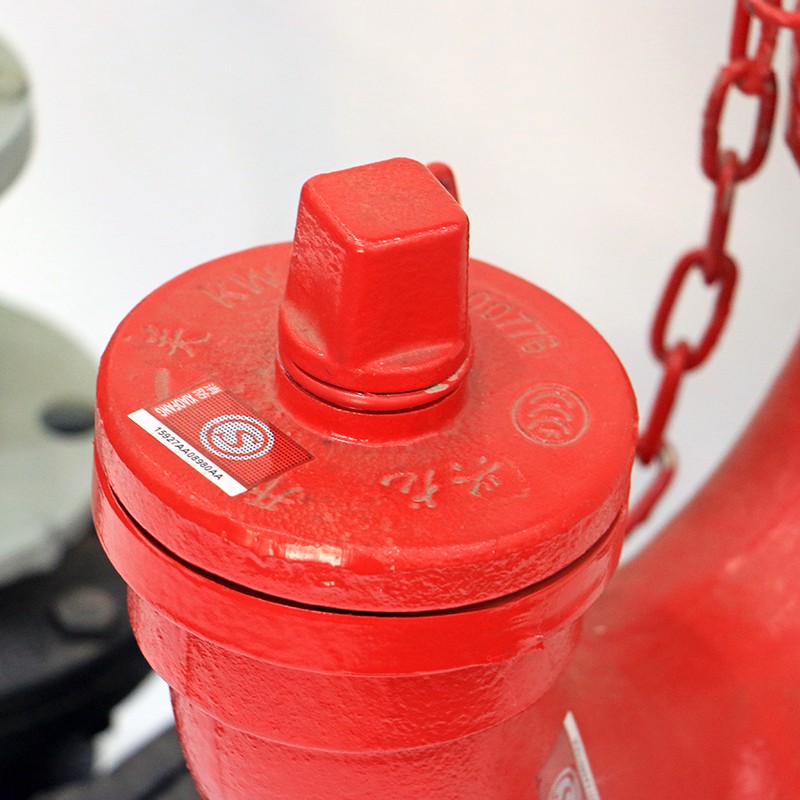

2、擰開KWS型或KWA型外螺紋固定接口的閥蓋，接上水帶即可由消防車供水。
3、用后，開啟放水閥，蓋好井蓋。
4、取下水帶，擰好固定接口的悶蓋。

七、安裝

1、可按中國建筑標準設計研究所編制的《消防水泵接合器安裝圖》進行安裝（或參考本說明書進行安裝）。
2、安裝好后，應保證管道水平，各閥門等開啟應靈活。并進行1.6MPa的水壓完好試驗。

八、維護與保養

1、消防水泵接合器，必須定期進行保養，保證使用時工作正常。
2、已老化的密封件應及時更換。

九、注意事項

該類各種地下式消防水泵接合器之井蓋，我廠一般不配套供應（由建筑設計部門根據安裝在不同路面的具體情況，自行設計確定）。

十、售后服務

1、本產品用戶在使用中如發現屬制造質量時，在保持完好的情況下，請與本廠聯系，本廠將及時提供維修服務。
2、用戶如需更換零配件，請與本廠聯系，本廠將提供配件的服務。
3、用戶如需維修時，請與本廠聯系，本廠將及時提供維修服務。
